PCBA研发设计抄板核心痛点与标准化解决方案

在电子硬件国产化替代、设备维修迭代、产品二次开发领域，PCBA抄板（逆向研发设计）是不可或缺的核心技术手段。通过对成熟电路板的结构复刻、电路还原、参数校准，可快速实现产品落地、技术迭代与成本优化。但在实际PCBA抄板研发过程中，多层板走线还原、精密元件解析、信号完整性匹配、工艺兼容性适配等各类问题频发，极易导致复刻板功能失效、性能衰减、量产报错等问题。本文结合行业实操经验，全面梳理PCBA研发抄板全流程常见难题，同步给出标准化、可落地的专业解决方法，为硬件研发工程师提供技术参考。

一、表层可视化抄板常见问题及解决对策

表层电路抄板是PCBA逆向设计的基础环节，主要面临元件识别模糊、丝印残缺、表层走线误判等问题，也是新手研发最易出错的环节，直接影响BOM清单与表层布局的准确性。

1. 丝印模糊、残缺，元件型号无法识别

多数老旧设备、工业工控PCBA板长期使用，表面存在氧化、油污、刮花问题，导致元件丝印模糊、字符脱落，无法直接判定元件型号、参数与封装规格，容易出现BOM录入错误，造成样板焊接失败。

解决方法：优先采用无水酒精轻柔擦拭板面，清除油污、氧化层后，借助高倍工业显微镜放大观测；针对完全无丝印的通用元件，结合元件封装尺寸、引脚定义、电路功能场景进行匹配核验，同时对比同批次电路板元件配置，锁定精准参数，杜绝参数错配问题。

2. 表层细间距走线、焊盘误判漏画

高密度精密PCBA板表层走线细密、焊盘间距极小，常规扫描描图易出现走线遗漏、相邻焊盘短路误画、走线宽度参数偏差等问题，复刻后易出现电路断路、短路故障。

解决方法：采用高精度平板扫描仪进行高清扫描，导入专业PCB设计软件进行图层描图校准；描图完成后使用万用表逐点核验走线通断，精准记录走线宽度、焊盘尺寸、安全间距，修正扫描畸变带来的参数误差，确保表层布局1:1还原实物。

二、多层板内层抄板核心难题及专业解决方案

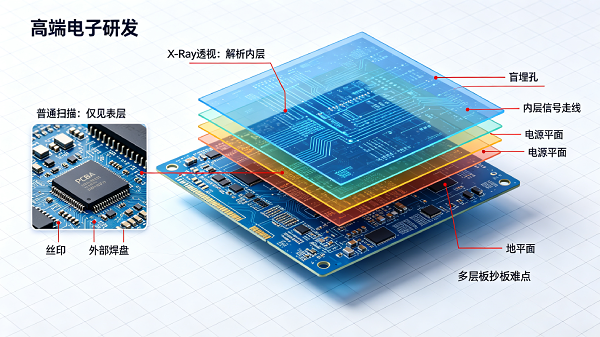

工业级、高端智能设备PCBA多为4层及以上多层板，内层走线、盲埋孔、电源地平面复刻是抄板研发的核心难点，也是区别于普通单层板抄板的关键技术点，内层解析失误是复刻板功能失效的主要原因。

1. 内层走线隐藏，无法直观观测，易出现断线、漏线

多层板内层走线被外层铜箔、基材覆盖，肉眼与常规扫描无法识别，传统手工打磨方式易造成板面损坏、走线断裂，导致内层电路还原不完整，复刻板通电后无法正常启动、功能异常。

解决方法：采用无损检测+精准拆解双重方案，优先使用X-Ray透视设备扫描电路板，精准定位内层走线走向、过孔连通关系与覆铜区域；针对无检测设备的研发场景，采用精细化逐层打磨工艺，搭配砂纸分层研磨，每剥离一层即刻扫描记录走线布局，同时增设测试点，通过通断测试校准内层电路，避免走线遗漏与断裂问题。

2. 盲孔、埋孔连通关系判定失误

多层板盲埋孔不贯穿板面，无法通过常规通断测试判定层级连接关系，极易出现过孔层级标注错误、连通逻辑错乱，导致电源、信号传输异常。

解决方法：依托X-Ray透光扫描技术，精准判定盲埋孔对应的连接层级，明确L1-L2、L2-L3等层级连通关系；结合核心芯片 datasheet典型电路、电源分配逻辑反向核验过孔功能，在PCB设计文件中精准标注过孔属性、孔径大小与导通层级，确保过孔电路逻辑与原板一致。

3. 电源、地平面混淆，覆铜区域还原偏差

多层板内层大面积覆铜多为电源层、地层，无明显走线标识，易出现电源层与地层混淆、覆铜范围绘制偏差，导致电路板接地不良、电源干扰、压降异常。

解决方法：通过万用表实测覆铜区域电压、通断特性，结合核心芯片供电引脚定义，区分电源平面与地平面；严格复刻原板层叠结构、覆铜厚度与开窗区域，保留原板屏蔽、稳压设计，杜绝因地层、电源层错乱引发的电路干扰问题。

三、精密器件与高速电路抄板疑难问题及优化方案

随着电子设备小型化、高速化发展，BGA封装芯片、高频差分信号、精密阻抗电路广泛应用，此类电路抄板对参数精度、走线工艺要求极高，常规复刻方式无法满足性能需求。

1. BGA底部焊盘隐藏，阵列走线无法还原

BGA、QFN等封装芯片焊盘集中在器件底部，无外露引脚，常规拆焊后易出现焊盘脱落、走线无法追溯，导致核心芯片电路复刻失真，整机功能瘫痪。

解决方法：采用拆芯染色透视工艺，恒温拆焊去除芯片后，涂抹专用显影剂，通过高倍显微镜观测底部焊盘阵列排布与走线连接关系；结合芯片官方引脚定义手册，反向核对每一个焊盘的信号、电源、接地属性，精准绘制BGA底层走线电路，确保核心电路100%还原。

2. 高速信号阻抗不匹配、差分线不等长

USB、HDMI、以太网等高速信号电路，对走线长度、阻抗、间距要求严苛，抄板过程中若随意复刻走线，易出现差分线长度偏差、阻抗失衡，引发信号失真、传输卡顿、丢包等问题。

解决方法：严格复刻原板层叠结构、基材介电常数，采用阻抗板工艺生产；精准测量原板高速差分走线长度、线宽、线距，遵循等长、等距、平行设计原则，修正走线偏差；抄板完成后通过示波器、逻辑分析仪实测信号完整性，微调走线参数，匹配原板高速传输性能。

四、抄板后样板调试与量产适配常见问题及解决方法

多数研发团队仅关注电路复刻，忽略后期调试与工艺适配，导致抄板图纸无误，但打样焊接后无法正常工作、量产良率低下，这是PCBA抄板研发的收尾核心难题。

1. 复刻电路板无法启动、功能异常

图纸复刻完成但样板通电无反应、部分功能失效，核心原因多为元件参数录入错误、关键走线断路、接地不良、网络节点错乱。

解决方法：开展双向核验，一方面逐一校对BOM清单元件参数、封装型号，替换停产物料为pin-to-pin兼容型号；另一方面复核原理图网络节点与PCB走线逻辑，重点排查电源回路、核心芯片复位电路、时钟电路，修复隐藏断路与接线错误。

2. 电路干扰严重、稳定性差

复刻板工作时出现信号干扰、电压波动、发热严重等问题，主要源于地线布局不合理、过孔密度不当、缺少滤波防护设计。

解决方法：优化地层布线，增加接地过孔，缩短接地路径；在电源输入端、信号关键节点增设滤波电容、磁珠等抗干扰器件；针对高频模块做分区布局隔离，杜绝信号串扰，提升电路板工作稳定性。

3. 打样量产失败率高，DFM工艺不达标

抄板图纸仅还原电路逻辑，未适配生产工艺，存在走线过细、间距过小、钻孔不规范等问题，导致量产时出现开路、短路、崩孔等不良问题。

解决方法：抄板完成后开展DFM工艺优化，加粗电源大电流走线、规范过孔孔径与间距、优化焊盘大小；输出标准Gerber文件，适配量产工艺；打样前进行二次工艺审核，小批量试产3-5片，通过高温高湿、振动温循测试验证可靠性，达标后再批量生产。

五、行业总结：标准化抄板研发的核心准则

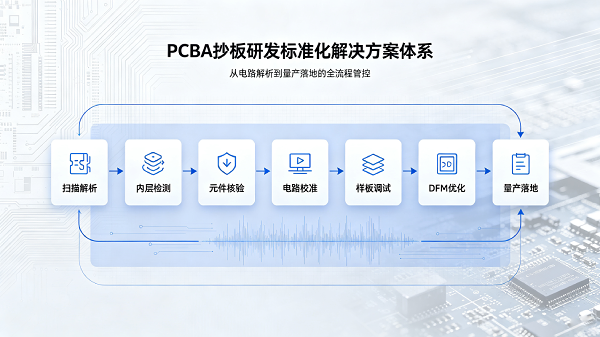

PCBA抄板并非简单的图纸复刻，而是集电路解析、参数校准、工艺优化、性能调试于一体的逆向研发过程。行业研发人员需摒弃“肉眼描图、简单复刻”的粗放模式，针对表层元件、内层走线、精密器件、高速电路、量产工艺五大核心场景，采用无损检测、精准校准、工艺优化、实测核验的标准化流程。

同时，在抄板研发过程中需兼顾技术合规性，通过布局布线优化实现差异化设计，规避专利风险，结合国产化物料替代、DFM工艺升级，让复刻后的PCBA电路板不仅实现功能一致，更具备稳定性强、成本更低、量产性更好的优势，全面适配工业控制、智能家居、医疗电子、智能设备等多领域硬件迭代需求。
